Arduino,
MIDI, teclado, y Leds
Hola
amigos!
La
idea es que se enciendan los leds al compás de las notas midi y poder aprender
a tocar el piano.
Para
esto hace falta:
Una
placa Arduino Uno (en mi caso),
Una
interface USB-MIDI como el HSR 2.0,
Un
opto acoplador para el HSR2.0 de la foto 2,
6
chips 74HC959,
48
LEDs de 5mm, 20 verdes para las teclas negras y 28
amarillos para las techas blancas (una blanca quedó afuera, sorry…).
amarillos para las techas blancas (una blanca quedó afuera, sorry…).
Resistencias
varias.
Y
por supuesto un teclado que no tiene ninguna conexión con el Arduino por lo que
también funciona para un piano de madera.
En
mi caso utilicé un teclado del tipo “Generador de Eventos MIDI” por lo que por
sí mismo no genera sonido alguno y lo tengo que conectar al PC y ejecutar algún
programa DAW como el Cubase para que finalmente pueda funcionar mi teclado.
Es
necesario una PC con dos puertos USB libres como mínimo.
Un
USB para el Arduino que una vez cargado el sketch sólo se utiliza para alimentación,
y el otro USB es para la salida MIDI al HSR2.0.
Como
el Arduino no posee una interface MIDI nativa es necesario fabricar una según
foto 2 y agregar la interface USB-MIDI HSR2.0.
NOTA:
antes de fabricar interface óptica y usar el HSR2.0 probé SIN éxito muchos
programitas como MidiYoke y otros similares.
En
mi caso utilicé el programa CUBASE 7 que hay una versión libre que es útil para
nuestros propósitos.
Hay
muchos tutoriales en la web para aprender a usarlo.
En
el Cubase se ejecuta un archivo “ .mid”, luego se silencian las pistas no deseadas.
Una
vez que tenemos nuestra pista de midi elegida la copiamos en una nueva pista
midi y seleccionamos el canal 2 (modificable desde el sketch) como salida donde
está el HSR2.0 y el Arduino.
Se
selecciona otra nueva pista en la cual vamos a ejecutar el piano o teclado. Entonces
vamos a tener tres pistas en uso.
Aquí
les dejo mi experiencia con la placa Arduino Uno junto con el integrado
74HC959 que es un chip que nos proporciona un registro de desplazamiento de 8
bit, ideal para este propósito.
He
utilizado 6 de estos chips puestos en pares según el circuito de la foto 1.
Cada
uno de los leds enciende en forma autónoma del resto y en el momento en que se
hace presente la señal de la nota MIDI, pudiendo encenderse más de uno a la
vez.

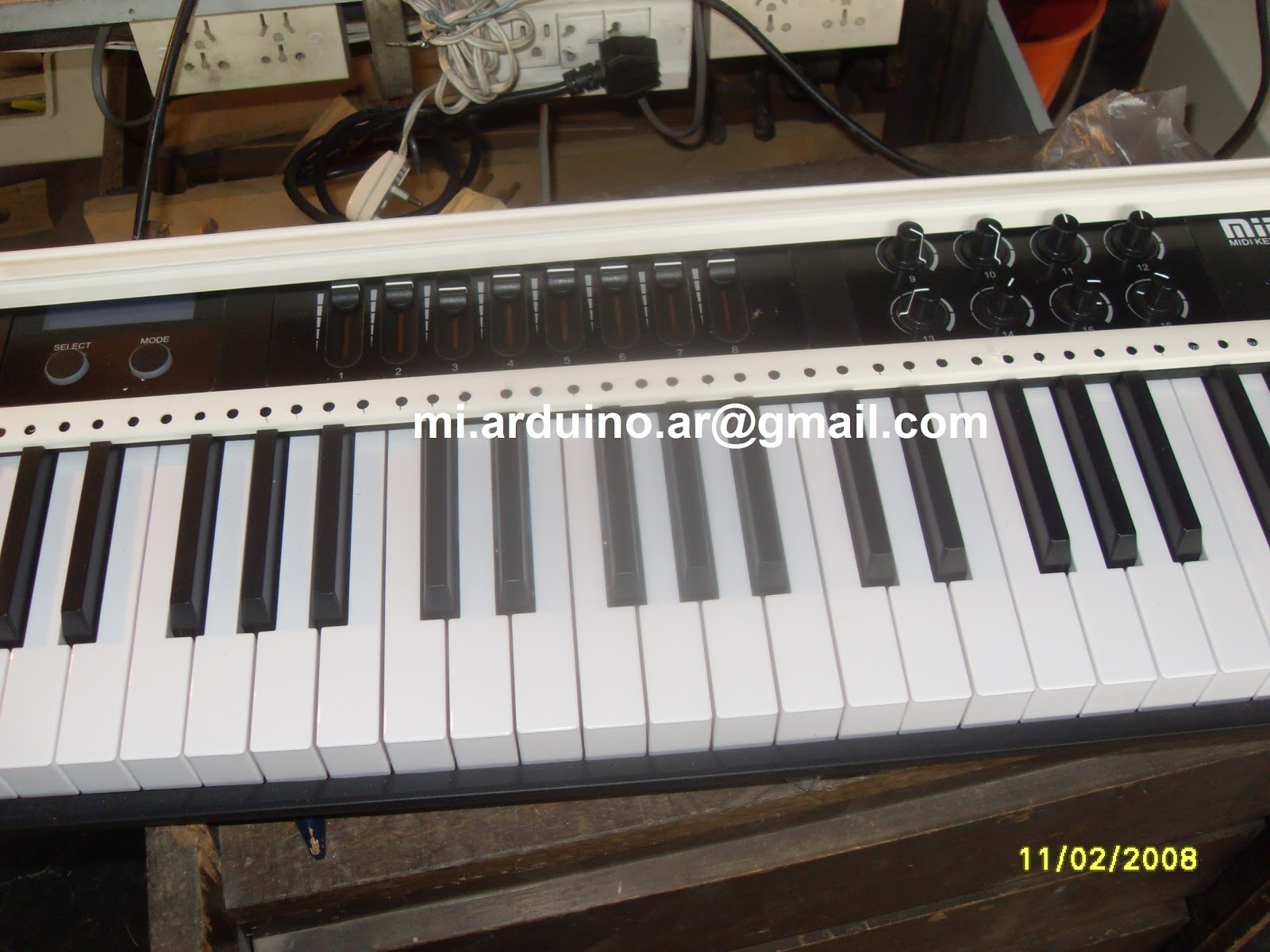

He
utilizado como base para sostener los LEDs y los chips 74HC959 una tira de
“Cable canal” que es un plástico blanco que se usa en electricidad para
esconder los cables en las instalaciones eléctricas en los domicilios.
Para
hacer los agujeros me resultó más simple marcar con marcador indeleble cada tecla
del teclado y luego con un taladro de banco con una mecha de 5mm. De manera que
los LEDs encajaran por presión sin necesidad de pegamento.
Aquí
les dejo algunas fotos y videos:
Este sketch es el primer que he usado para comenzar con las pruebas. EL resto dependerá de las habilidad del programador:
------------------------------------------------------
/*
4 de OCTUBRE se el sketch de trabajo
no funka con dos notas a la vez
con led´s mas el 74HC595 por ahora uno sólo
para recibir datos por MIDI In
ver esquema conexion MIDI en el archivo:
"MIDI salida del HSR al arduino.jpg"
mas el otro que falta hacer...
http://arduinobuenosaires.blogspot.com.ar/2016_01_01_archive.html
*/
int latchPin = 8; //Pin connected to ST_CP of 74HC595
int clockPin = 12; //Pin connected to SH_CP of 74HC595
int dataPin = 11; //Pin connected to DS of 74HC595
int notaled = 0; //notaled es mi varialble para las notas
int tecla = 0;
byte commandByte;
byte noteByte;
byte velocityByte;
byte noteOn = 144;
void setup(){
Serial.begin(31250);
pinMode(latchPin, OUTPUT);
pinMode(clockPin, OUTPUT);
pinMode(dataPin, OUTPUT);
}
void checkMIDI(){
do{
if (Serial.available()){
commandByte = Serial.read();//read first byte
noteByte = Serial.read();//read next byte
velocityByte = Serial.read();//read final byte
if (commandByte == noteOn)//if note on message
//check if note == 60 and velocity > 0
if (noteByte == 60 && velocityByte > 0){
tecla = 60;
}
if (noteByte == 61 && velocityByte > 0){
tecla = 61;
}
if (noteByte == 62 && velocityByte > 0){
tecla = 62;
}
if (noteByte == 63 && velocityByte > 0){
tecla = 63;
}
if (noteByte == 64 && velocityByte > 0){
tecla = 64;
}
if (noteByte == 65 && velocityByte > 0){
tecla = 65;
}
if (noteByte == 66 && velocityByte > 0){
tecla = 66;
}
if (noteByte == 67 && velocityByte > 0){
tecla = 67;
}
if (noteByte == 68 && velocityByte > 0){
tecla = 68;
}
}
}
while (Serial.available() > 24);//when three bytes available
}
void loop(){
checkMIDI();
int bitToSet = tecla - 59;
registerWrite(bitToSet, HIGH);
}
void registerWrite(int whichPin, int whichState) {
byte bitsToSend = 0;
digitalWrite(latchPin, LOW);
bitWrite(bitsToSend, whichPin, whichState);
shiftOut(dataPin, clockPin, MSBFIRST, bitsToSend);
digitalWrite(latchPin, HIGH);
delay(100);
//estas cuatro lineas son para APAGAR los LED's
// tecla = 19;
//registerWrite(bitToSet, LOW);
//bitsToSend = 19;
//digitalWrite(latchPin, HIG);
//shiftOut(dataPin, clockPin, MSBFIRST, bitsToSend);
//digitalWrite(latchPin, HIGH);
}
------------------------------------------------------------------------------------
Este sketch es el segundo que he usado para comenzar:
*
OK OK con 3 led´s en los PIN 13,7,2
enciende y apagan OK OK
para recibir datos por MIDI In
ver la pag. para copiar el esquema
OK OK
ver esquema archivo:
"MIDI salida del HSR al arduino.jpg"
http://arduinobuenosaires.blogspot.com.ar/2016_01_01_archive.html
*/
byte commandByte;
byte noteByte;
byte velocityByte;
byte noteOn = 144;
void setup(){
Serial.begin(31250);
pinMode(13,OUTPUT); //SI
digitalWrite(13,LOW); //arranca apagado
pinMode(12,OUTPUT);
digitalWrite(12,LOW);
pinMode(8,OUTPUT);
digitalWrite(8,LOW);
pinMode(7,OUTPUT); //SI
digitalWrite(7,LOW);
pinMode(4,OUTPUT);
digitalWrite(4,LOW);
pinMode(2,OUTPUT); //SI
digitalWrite(2,LOW);
}
void checkMIDI(){
do{
if (Serial.available()){
commandByte = Serial.read();//read first byte
noteByte = Serial.read();//read next byte
velocityByte = Serial.read();//read final byte
if (commandByte == noteOn)//if note on message
if (noteByte == 60 && velocityByte > 0){
digitalWrite(13,HIGH);} //prende el led
if (noteByte == 61 && velocityByte > 0){
digitalWrite(12,HIGH);}//prende el led
if (noteByte == 62 && velocityByte > 0){
digitalWrite(8,HIGH);}//prende el led
if (noteByte == 62 && velocityByte > 0){
digitalWrite(7,HIGH);}//prende el led
if (noteByte == 64 && velocityByte > 0){
digitalWrite(4,HIGH);}//prende el led
if (noteByte == 64 && velocityByte > 0){
digitalWrite(2,HIGH);}//prende el led
}
}
while (Serial.available() > 24);//when three bytes available
}
void loop(){
checkMIDI();
delay(20);
if (commandByte == 128 && noteByte == 60) (digitalWrite(13,LOW)); //apaga el LED
if (commandByte == 128 && noteByte == 62) (digitalWrite(7,LOW)); //apaga el LED
if (commandByte == 128 && noteByte == 64) (digitalWrite(2,LOW)); //apaga el LED
}
------------------------------------------------------
/*
4 de OCTUBRE se el sketch de trabajo
no funka con dos notas a la vez
con led´s mas el 74HC595 por ahora uno sólo
para recibir datos por MIDI In
ver esquema conexion MIDI en el archivo:
"MIDI salida del HSR al arduino.jpg"
mas el otro que falta hacer...
http://arduinobuenosaires.blogspot.com.ar/2016_01_01_archive.html
*/
int latchPin = 8; //Pin connected to ST_CP of 74HC595
int clockPin = 12; //Pin connected to SH_CP of 74HC595
int dataPin = 11; //Pin connected to DS of 74HC595
int notaled = 0; //notaled es mi varialble para las notas
int tecla = 0;
byte commandByte;
byte noteByte;
byte velocityByte;
byte noteOn = 144;
void setup(){
Serial.begin(31250);
pinMode(latchPin, OUTPUT);
pinMode(clockPin, OUTPUT);
pinMode(dataPin, OUTPUT);
}
void checkMIDI(){
do{
if (Serial.available()){
commandByte = Serial.read();//read first byte
noteByte = Serial.read();//read next byte
velocityByte = Serial.read();//read final byte
if (commandByte == noteOn)//if note on message
//check if note == 60 and velocity > 0
if (noteByte == 60 && velocityByte > 0){
tecla = 60;
}
if (noteByte == 61 && velocityByte > 0){
tecla = 61;
}
if (noteByte == 62 && velocityByte > 0){
tecla = 62;
}
if (noteByte == 63 && velocityByte > 0){
tecla = 63;
}
if (noteByte == 64 && velocityByte > 0){
tecla = 64;
}
if (noteByte == 65 && velocityByte > 0){
tecla = 65;
}
if (noteByte == 66 && velocityByte > 0){
tecla = 66;
}
if (noteByte == 67 && velocityByte > 0){
tecla = 67;
}
if (noteByte == 68 && velocityByte > 0){
tecla = 68;
}
}
}
while (Serial.available() > 24);//when three bytes available
}
void loop(){
checkMIDI();
int bitToSet = tecla - 59;
registerWrite(bitToSet, HIGH);
}
void registerWrite(int whichPin, int whichState) {
byte bitsToSend = 0;
digitalWrite(latchPin, LOW);
bitWrite(bitsToSend, whichPin, whichState);
shiftOut(dataPin, clockPin, MSBFIRST, bitsToSend);
digitalWrite(latchPin, HIGH);
delay(100);
//estas cuatro lineas son para APAGAR los LED's
// tecla = 19;
//registerWrite(bitToSet, LOW);
//bitsToSend = 19;
//digitalWrite(latchPin, HIG);
//shiftOut(dataPin, clockPin, MSBFIRST, bitsToSend);
//digitalWrite(latchPin, HIGH);
}
------------------------------------------------------------------------------------
Este sketch es el segundo que he usado para comenzar:
*
OK OK con 3 led´s en los PIN 13,7,2
enciende y apagan OK OK
para recibir datos por MIDI In
ver la pag. para copiar el esquema
OK OK
ver esquema archivo:
"MIDI salida del HSR al arduino.jpg"
http://arduinobuenosaires.blogspot.com.ar/2016_01_01_archive.html
*/
byte commandByte;
byte noteByte;
byte velocityByte;
byte noteOn = 144;
void setup(){
Serial.begin(31250);
pinMode(13,OUTPUT); //SI
digitalWrite(13,LOW); //arranca apagado
pinMode(12,OUTPUT);
digitalWrite(12,LOW);
pinMode(8,OUTPUT);
digitalWrite(8,LOW);
pinMode(7,OUTPUT); //SI
digitalWrite(7,LOW);
pinMode(4,OUTPUT);
digitalWrite(4,LOW);
pinMode(2,OUTPUT); //SI
digitalWrite(2,LOW);
}
void checkMIDI(){
do{
if (Serial.available()){
commandByte = Serial.read();//read first byte
noteByte = Serial.read();//read next byte
velocityByte = Serial.read();//read final byte
if (commandByte == noteOn)//if note on message
if (noteByte == 60 && velocityByte > 0){
digitalWrite(13,HIGH);} //prende el led
if (noteByte == 61 && velocityByte > 0){
digitalWrite(12,HIGH);}//prende el led
if (noteByte == 62 && velocityByte > 0){
digitalWrite(8,HIGH);}//prende el led
if (noteByte == 62 && velocityByte > 0){
digitalWrite(7,HIGH);}//prende el led
if (noteByte == 64 && velocityByte > 0){
digitalWrite(4,HIGH);}//prende el led
if (noteByte == 64 && velocityByte > 0){
digitalWrite(2,HIGH);}//prende el led
}
}
while (Serial.available() > 24);//when three bytes available
}
void loop(){
checkMIDI();
delay(20);
if (commandByte == 128 && noteByte == 60) (digitalWrite(13,LOW)); //apaga el LED
if (commandByte == 128 && noteByte == 62) (digitalWrite(7,LOW)); //apaga el LED
if (commandByte == 128 && noteByte == 64) (digitalWrite(2,LOW)); //apaga el LED
}
